AGITATORI

Meccanici
Magnetici
Criteri di selezione

AGITATORI MECCANICI

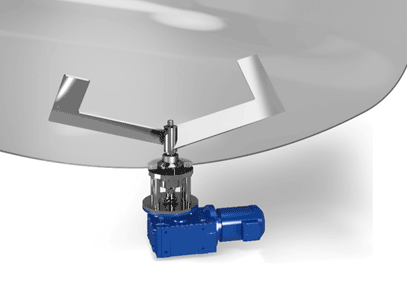

DAL BASSO

PROCESSI:

  • omogeneizzazione;
  • stoccaggio;
  • processo sterile.

APPLICAZIONI: industria alimentare
RANGE DI VISCOSITÀ: 1-5.000 mPas
OPERATIVITÀ: 1.000-80.000 l
MATERIALI: 1.4301 (304) / 1.4404 (316L)
TENUTA: tenuta meccanica singola e doppia (optional: versione sterile)
FINITURA: Ra<1,6µm e inferiori
CERTIFICATI: FDA, EU1935, conforme a GMP ed EHEDG

Ag_mecc_basso

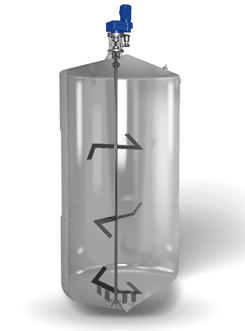

DALL’ ALTO

PROCESSI:

  • omogeneizzazione;
  • stoccaggio;
  • processo sterile.

APPLICAZIONI: industria alimentare
RANGE DI VISCOSITÀ: 1-5.000 mPas
OPERATIVITÀ: 500-150.000 l
MATERIALI: 1.4301 (304) / 1.4404 (316L)
TENUTA: tenuta meccanica singola e doppia (optional: versione sterile), Lip Seal
FINITURA: Ra<1,6µm e inferiori
CERTIFICATI: FDA, EU1935, conforme a GMP ed EHEDG

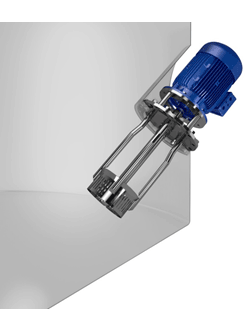

LATERALI (verso l’alto o il basso)

PROCESSI:

  • vasche;
  • emulsione;
  • dispersione;
  • dissoluzione polveri in liquidi;
  • processo sterile.

APPLICAZIONI: industria alimentare, chimica, cosmetica e farmaceutica
RANGE DI VISCOSITÀ: 1-20.000 mPas
OPERATIVITÀ: 5-200.000 l
MATERIALI: 1.4404 (316L)
TENUTA: tenuta meccanica singola e doppia (optional: versione sterile)
FINITURA: Ra<1,6µm e inferiori
CERTIFICATI: FDA, EU1935, conforme a GMP ed EHEDG

Ag_coassiali

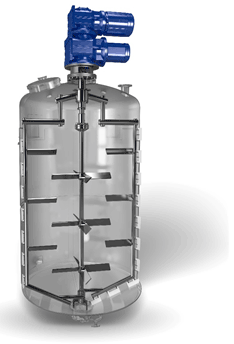

COASSIALI

PROCESSI:

  • multy-tasking;
  • diverse fasi del processo combinate in un serbatoio;
  • sterile.

APPLICAZIONI: industrie alimentari, chimiche e cosmetiche
RANGE DI VISCOSITÀ: fino a 1.000.000 mPas
OPERATIVITÀ: 15-25.000 l
MATERIALI: 1.4301 (304), 1.4462 (329A), 1.4404 / 1.4435 (316L)
TENUTA: Lip Seal, baderna, tenuta meccanica singola e doppia (optional: versione sterile)
FINITURA: Ra<1,6µm e inferiori
CERTIFICATI: FDA, EU1935, conforme a GMP ed EHEDG

  • Vasta varietà di design
  • Progettato su misura ma comunque flessibile

AGITATORI MAGNETICI

LATERALI

PROCESSI:

  • stoccaggio a lungo termine;
  • processi sterili.

APPLICAZIONI: industria alimentare
RANGE DI VISCOSITÀ: 1-5.000 mPas
OPERATIVITÀ: fino a 7.000.000 l (con un singolo agitatore)
MATERIALI: 1.4404 / 1.4435 (316L)
TENUTA: flangia di fondo a saldare
FINITURA: Ra 0,8µm elettrolucidato e inferiori
CERTIFICATI: FDA, EU1935, conforme a GMP ed EHEDG

Ag_magn_laterali
Magnetici_basso_

DAL BASSO

PROCESSI:

  • batch;
  • stoccaggio;
  • processi sterili.

APPLICAZIONI: industria alimentare, cosmetica e farmaceutica
RANGE DI VISCOSITÀ: 1-5.000 mPas
OPERATIVITÀ: 5-60.000 l
MATERIALI: 1.4404 / 1.4435 (316L)
TENUTA: flangia di fondo a saldare
FINITURA: Ra 0,8µm elettrolucidato e inferiori
CERTIFICATI: FDA, EU1935, conforme a GMP ed EHEDG

  • Nuovo design flottante “Flying – Mixing-Head”
  • Funzionamento a secco
  • Brevettato

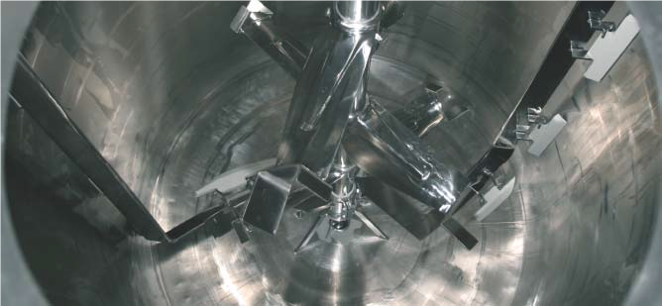

CRITERI DI SELEZIONE

Se conosciamo

  • Caratteristiche del prodotto
  • Processo da effettuare
  • Dimensioni del serbatoio
  • Posizione dell’agitatore nel tank
freccia

Possiamo definire

  • Tipo di girante
  • Diametro della girante
  • Numero degli stadi
  • Velocità tangenziale
freccia

Di conseguenza calcoliamo

  • Velocità di rotazione
  • Potenza assorbita
  • Portata
  • Velocità critica
  • Sforzi e dimensioni dell’albero

DIMENSIONAMENTO DI UN AGITATORE

  • Scegliere la girante opportuna in base al processo e alla viscosità
  • Definire il diametro corretto della girante
  • Definire la velocità tangenziale
  • Calcolare la forza
  • Calcolare il flusso
  • Calcolare la velocità critica
  • Dimensionare l’albero
